      При всеки процес на обработка по ръбовете на заготовките се създава вдигане на стружки. Те са понякога нежелани, но само в редки случаи могат да се избегнат. Ако по време на самият процес не могат да се отстранят, трябва да се премине към следващата стъпка за отстраняването им например с механични четки.

При някои приложения един осенък пречи за следното:
- да се спази размера
- сигурността на процеса
- правилното функциониране
- нарушения във връзка с частите
- при по-нататъшна обработка
- просто от оптически причини

Често работните ходове (движения) за премахване на осенъците са трудни за автоматизиране заради тяхната комплексност. В много случаи се прибягва до употреба на ръчна работа.

При много приложения ротационните инструменти имат както радиално (лъчево), така също и осово подреждане на шлайф четките. Те могат да се използват като допълнително оборудване към производствени машини или при последващо почистване на специални или ръчни машини.

Предсдтавените от нас четки могат в специални случаи на приложение да бъдат съгласувани. Възможните варианти се състоят в:
- гъстота (плътност) на нишките
- дължина на нишките
- здравина на четките
- използвани шлайфзърна
- използван носещ материал

Нашите инструменти могат да работят на сухо или с охлаждащо вещество.

Материалът на четките е закрепен сигурно в стоманен захват или в пластмасово ядро.

Заложените висококачествени пластмаси гарантират оптимално време на работа и непрекъснатост на почистващият процес.

В директна работа с потребителите са разработени инструменти както с функционалност на тяхното приложение, така и с идеята за ниско въздействие върху околната среда.

Параметри за работа на инструменти за почистване на осенъци

Тип

Typ В 5

Четка кръгъл тип

Използва се при всички видове планетарни машини за почистване на осенъци и заобляне на валове, корпусни детайли, шестостени

Външен диаметър: 100, 150, 200, 250, 300 мм

Ширина на четката: 10 - 20 мм

Зърно: 46-1000

Възможна е изработка на присъединителните отвори с различен диаметър и вид.

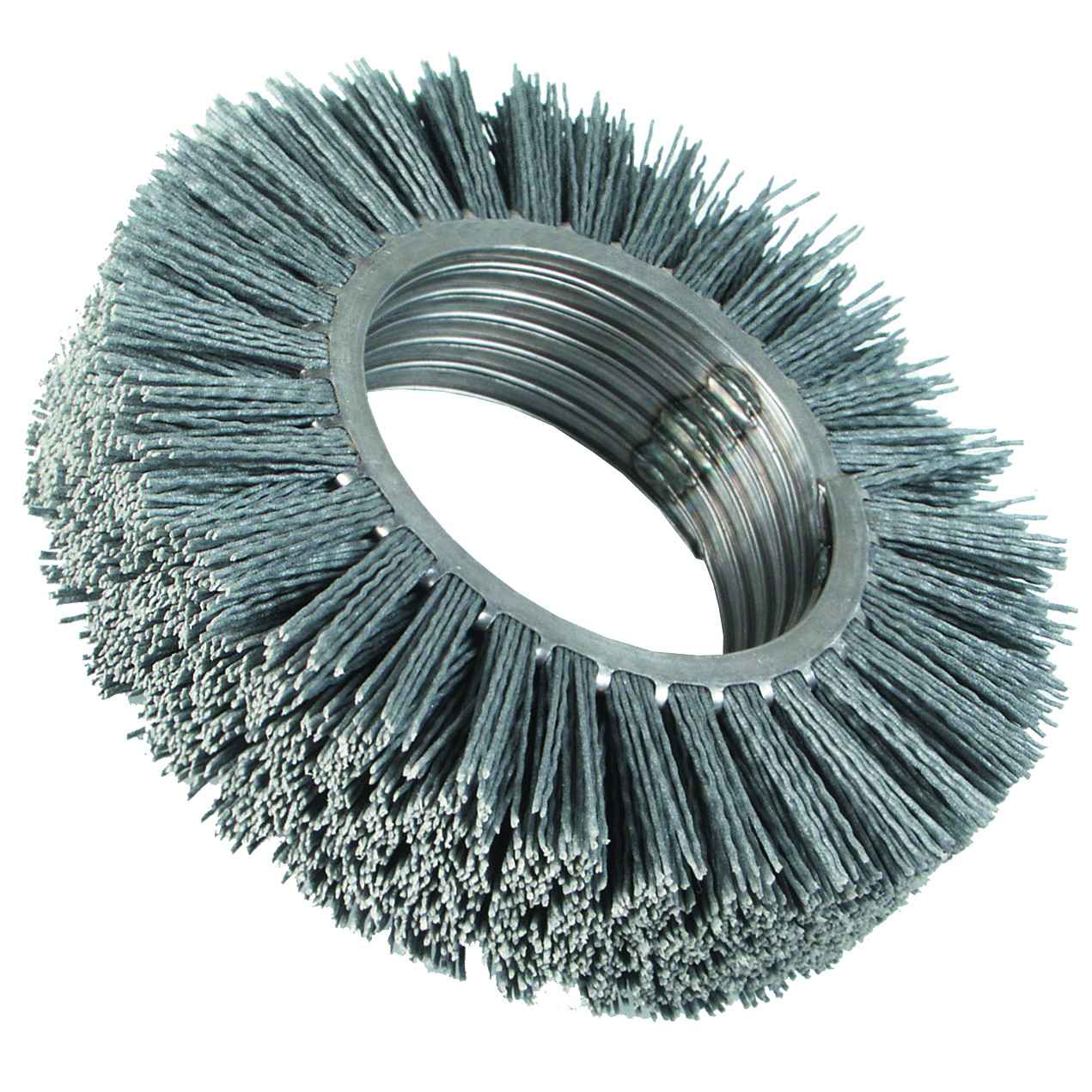

Typ M

Четка - спирала

Приложение: почистване осенъци, полировка, парафиниране, омасляване, почистване прах.

Възможна е окомплектовка на четки със снопчета от различен материал, закрепени спираловидно върху заварена спирала - тръба, дървен или пластмасов корпус.

Външeн диаметър: 60-500 мм

Широчина: 15-6000 мм

Твърдост: 4,6,8

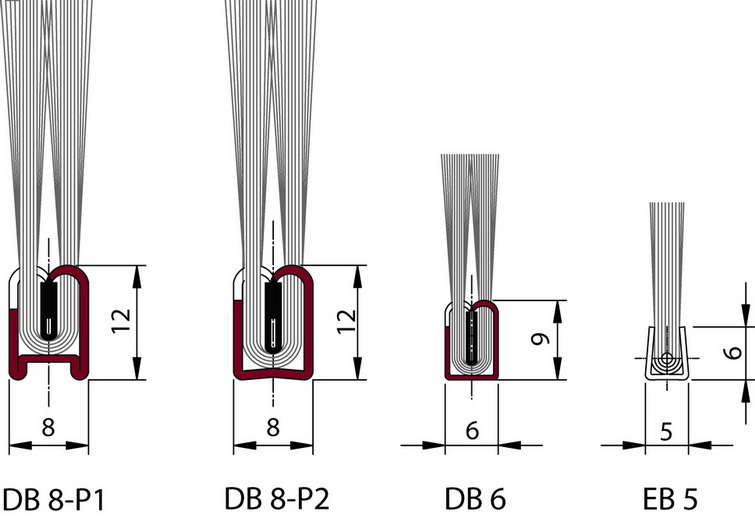

Тип на закрепване: DB8-P1, DB8-P2, DB 6, EB 5

Използвани материали: снопчета (зърно 46-1000 SiC и AlO), снопчета от полиамид, сезал, кожа, хартиена от тампико, кокос и т.н.

Тип на закрепване

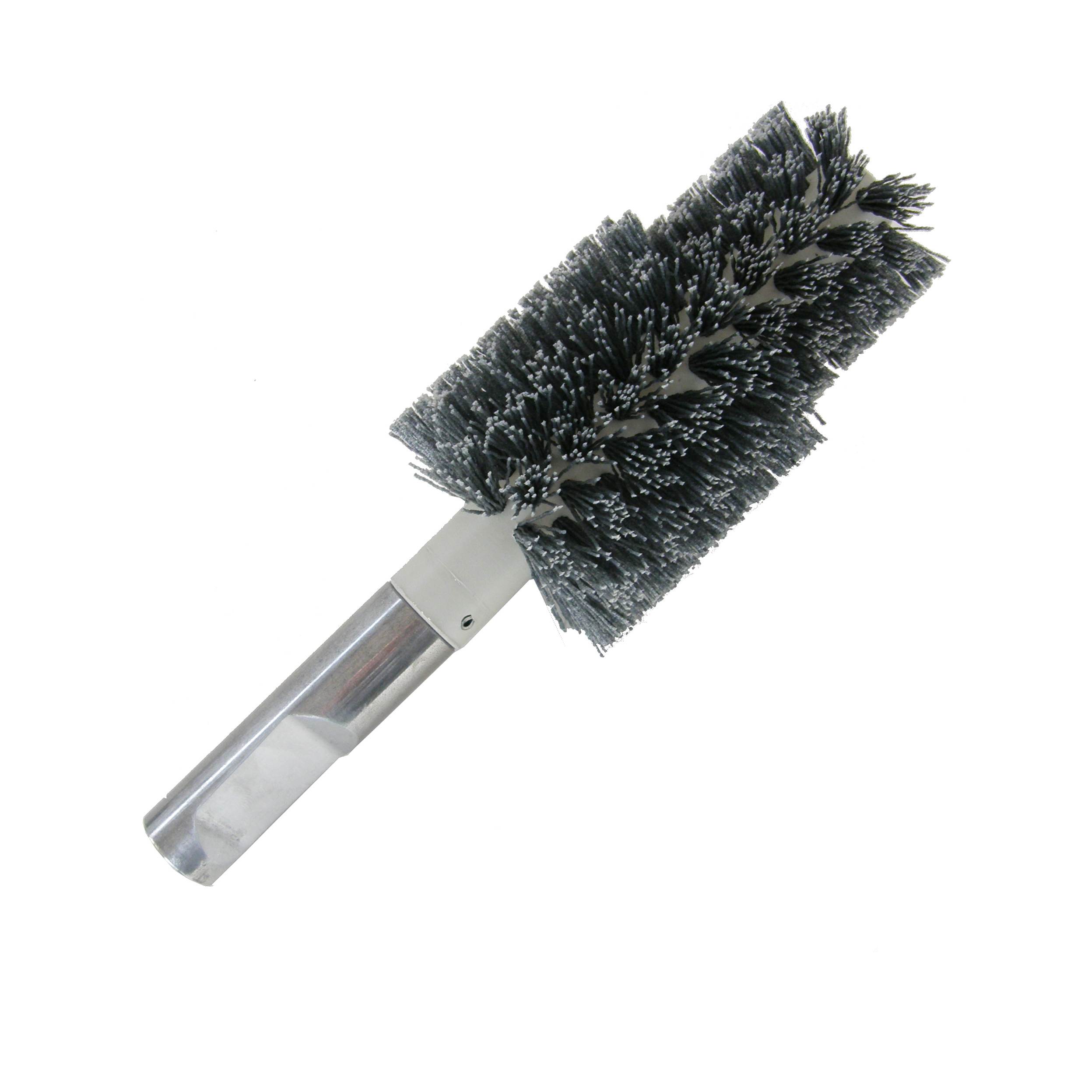

Typ P 10

Цилиндрична четка

Използва се за почистване на осенъци при вътрешни повърхнини, отвори.

Особения дизайн на четката е разработен специално за повишение срока на експлоатация и качеството на работа при зачистване на повърхности.

Външен диаметър: 20-200 мм

Дължина: 20-150 мм

Зърно: 46-1000

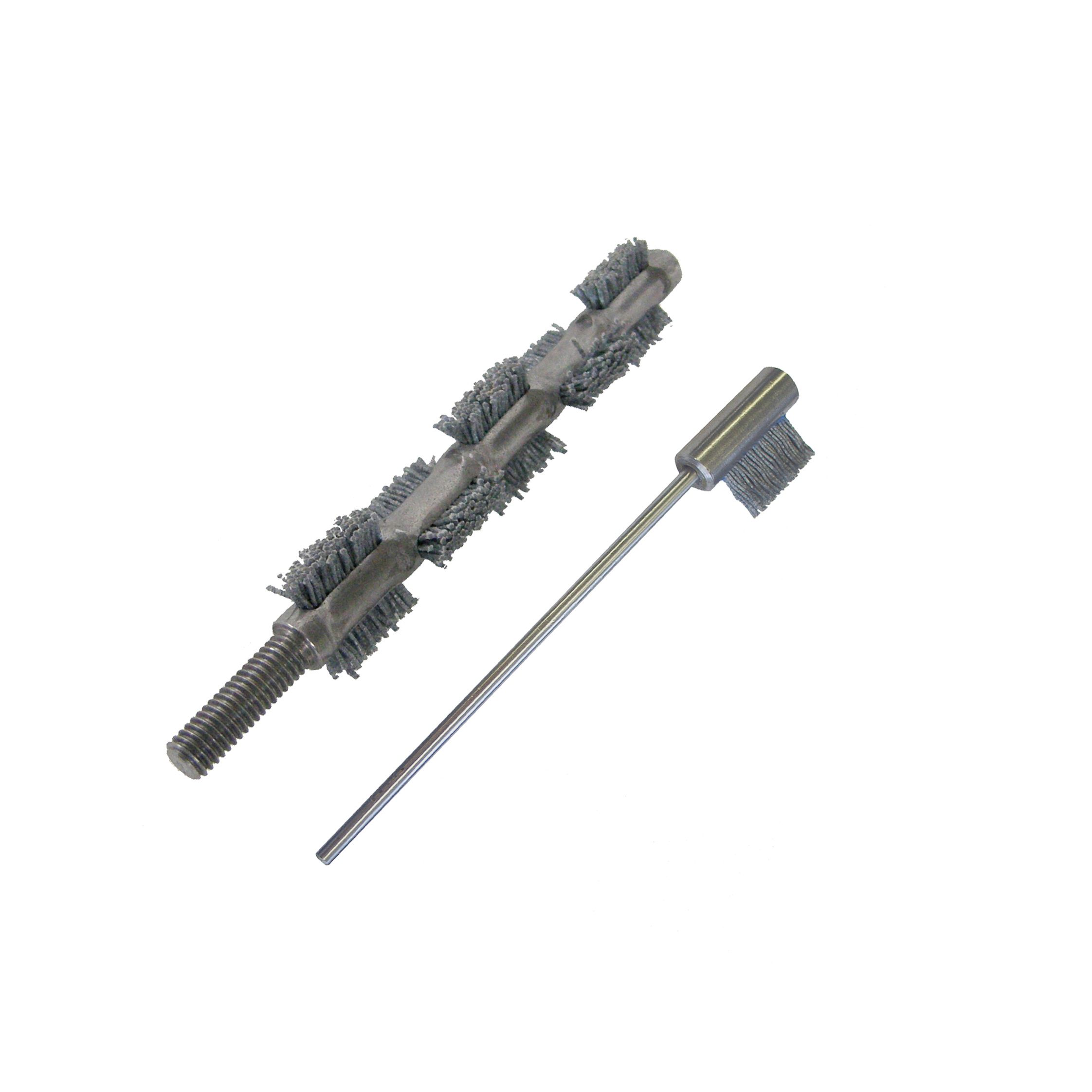

Typ B 11

Прътообразна четка

Вътрешното почистване на отвори със среден диаметър. С влакна за полиране на малки радиуси.

Абразивни нишки запресовани в стъблото на инструмента. Стегнат дизайн, дълъг живот, високо отнемане на материал.

Външен диаметър: 10-30 мм

Дължина: 30-300 мм

Зърно: 46-1000

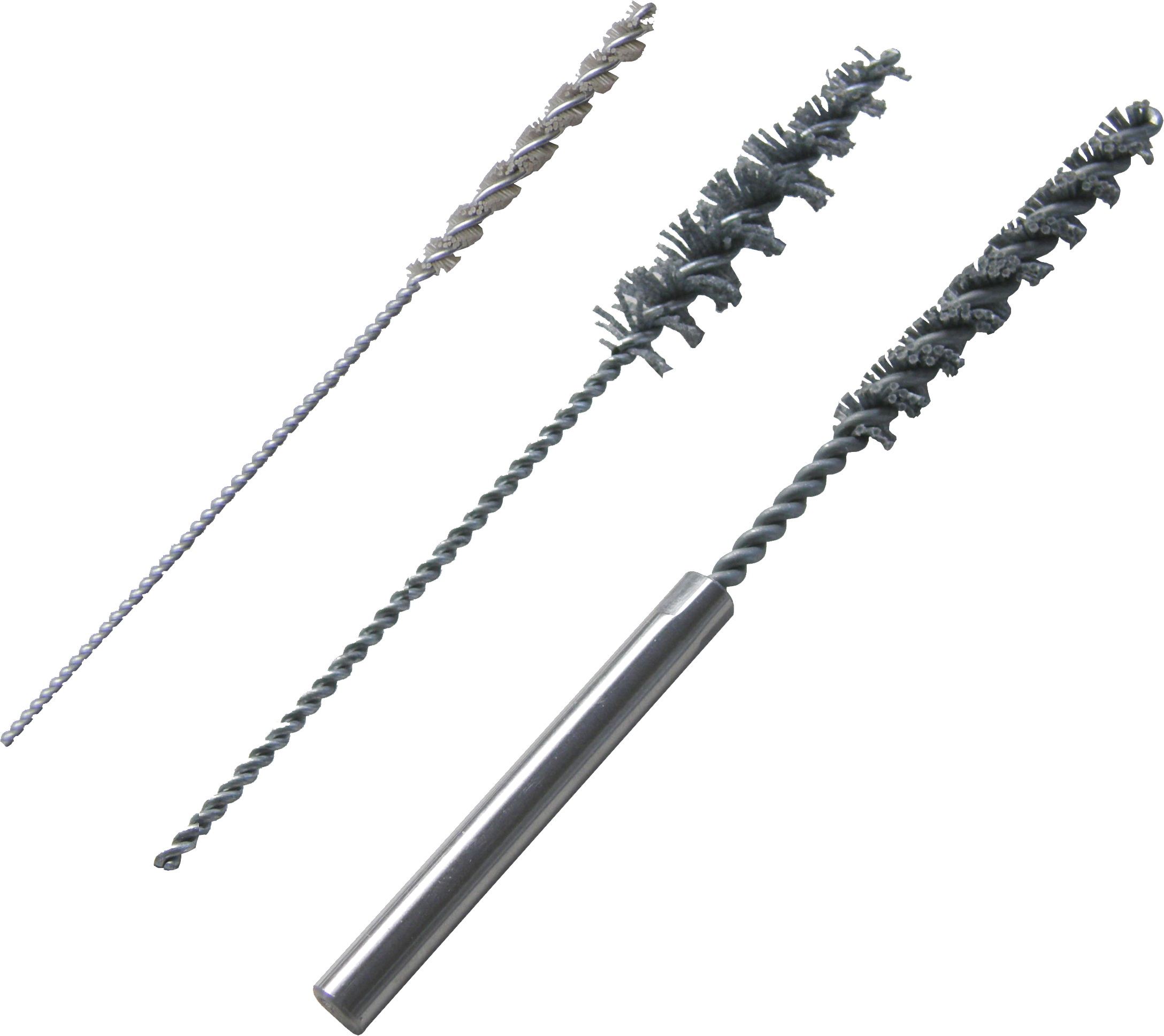

Typ B 12

Тръбна четка

За вътрешно почистване на малки отвори или напречно пробиване.

Абразивни нишки монтирани в тел. Идеални за отвори с малки диаметри. С или без опашка. Също така се предлагат с цилиндрична опашка DIN6535HRE.

Външен диаметър: 2-20 мм

Дължина: 20-200 мм

Зърно: 46-1000

Typ T 12

Четка - тарелка

Приложение: Почистване на осенъци на CNC машини със смяна на инструменти.

Абразивните нишки са в твърди блокове.

Външен диаметър: 50 - 250мм

Височина снопчета: 30 - 70мм

Зърно: 46 - 1000

Закрепваща система DIN 6358

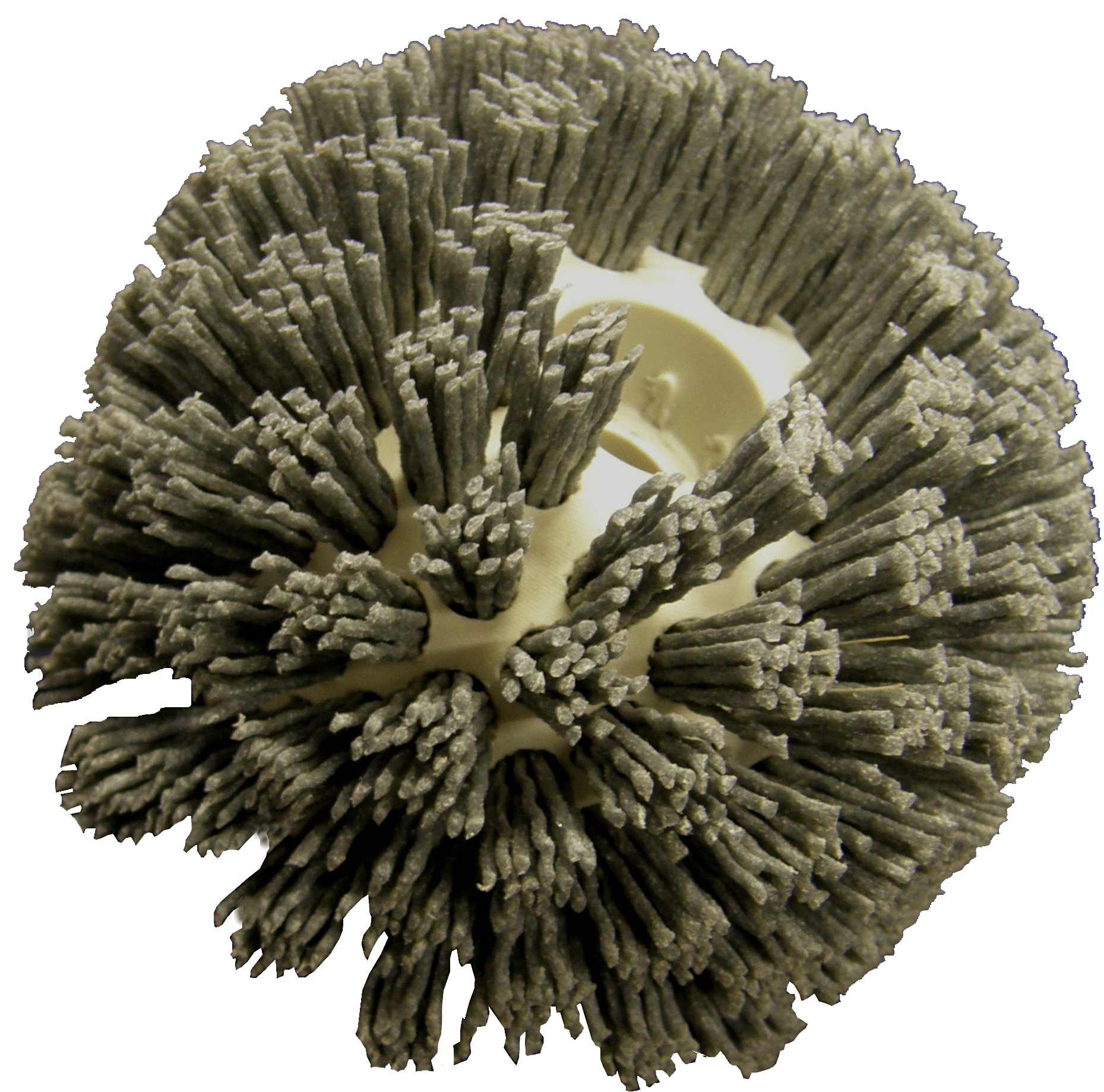

Typ Р 9

Четка - сферична

Приложение: Вътрешно почистване на сферични повърхнини.

Снопчетата на шлифовалната четка са на пластмасов корпус; Формата на четката е със сферична форма за обработка на вътрешни повърхнини.

Външен диаметър: 80 - 250мм

Височина снопчета: 50 - 150мм

Отвор - според желанието на клиента

Typ T 1

Четка - тарелка

Приложение: почистване на осенъци от плоски повърхности с автоматично оборудване и планетарни машини.

Снопчетата на шлифовалната четка са на пластмасов корпус; повтарят формата и равномерно почистват осенъците; значително по-голямо отнемане на материал, заобляне на изделията и срок на използване в сравнение с щампована четка Typ T5.

Външен диаметър: 100 - 550мм

Височина снопчета: 15 - 150мм

Зърно: 46 - 1000

Присъединителни отвори, резба на полукръг или с бързосменна система.

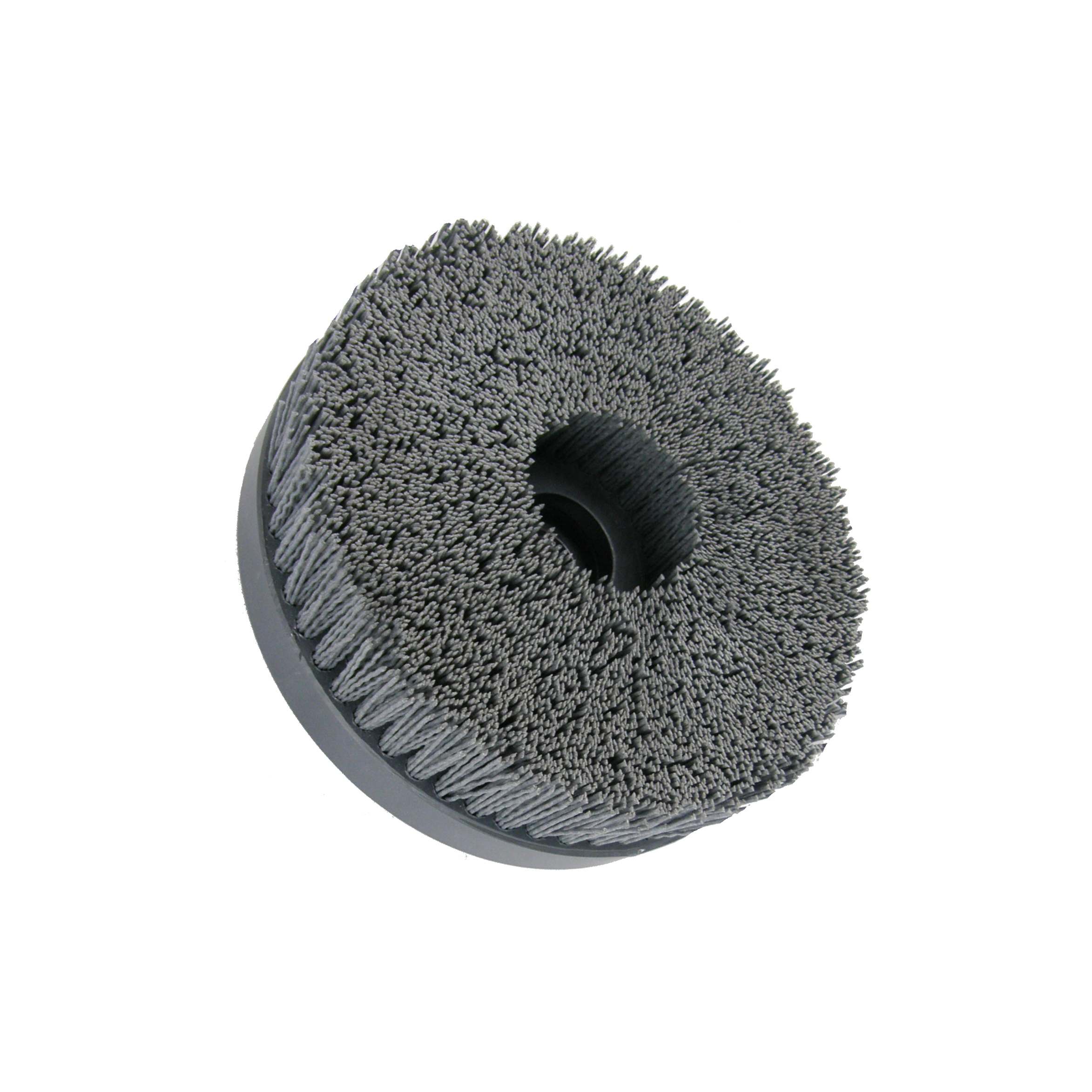

Typ T 50 + T 50/S

Четка тарелчат тип

Използва се при всички видове планетарни и ръчни машини

Външен диаметър: 150, 165, 180, 200 мм

Typ T 5

Четка - тарелка

Приложение: почистване на осенъци от плоски повърхности и отливки с автоматично оборудване и планетарни машини.

Снопчетата на шлифовъчната четка са щамповани на пластмасов корпус; гъвкава, универсална четка; малкия размер на отделните снопчета обезпечават голяма гъвкавост в сравнение с четка Typ T1; може да се използва за разнообразно профилирани детайли.

Външен диаметър: 100 - 550мм

Височина снопчета: 15 - 120мм

Зърно: 46 - 1000

Твърдост: меки 5, стандарт 7, твърди 9

Присъединителни отвори,резба на полукръг или с бързосменна система.

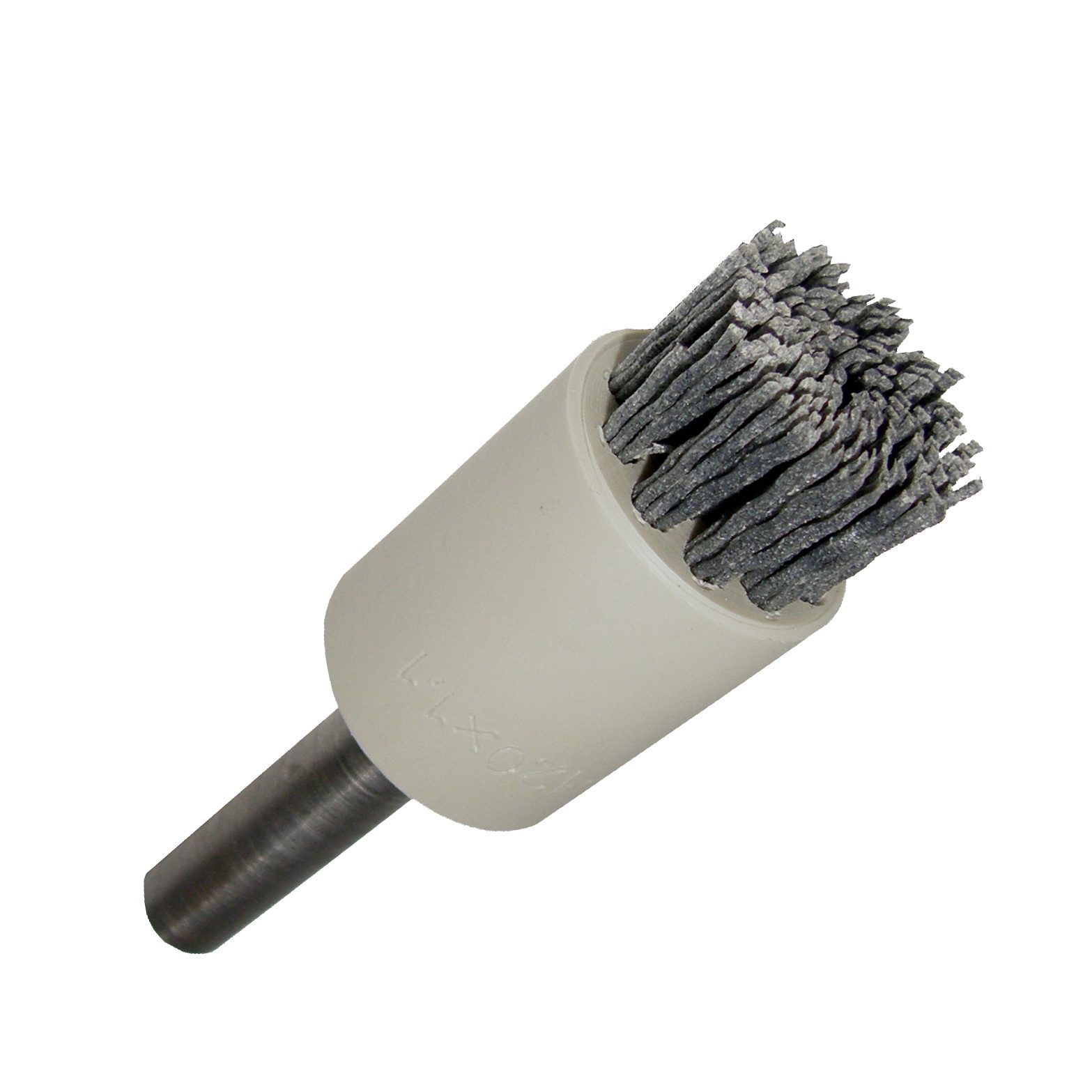

Typ P 15

Четка - кръгла

Приложение: почистване на осенъци от обработени повърхности с автоматични CNC машини.

Снопчетата на шлифовъчната четка са щамповани на пластмасов корпус.

Външен диаметър: 15 - 70мм

Височина снопчета: 20 - 100мм

Зърно: 46 - 1000

Присъединителни отвори,резба на полукръг или с бързосменна система.

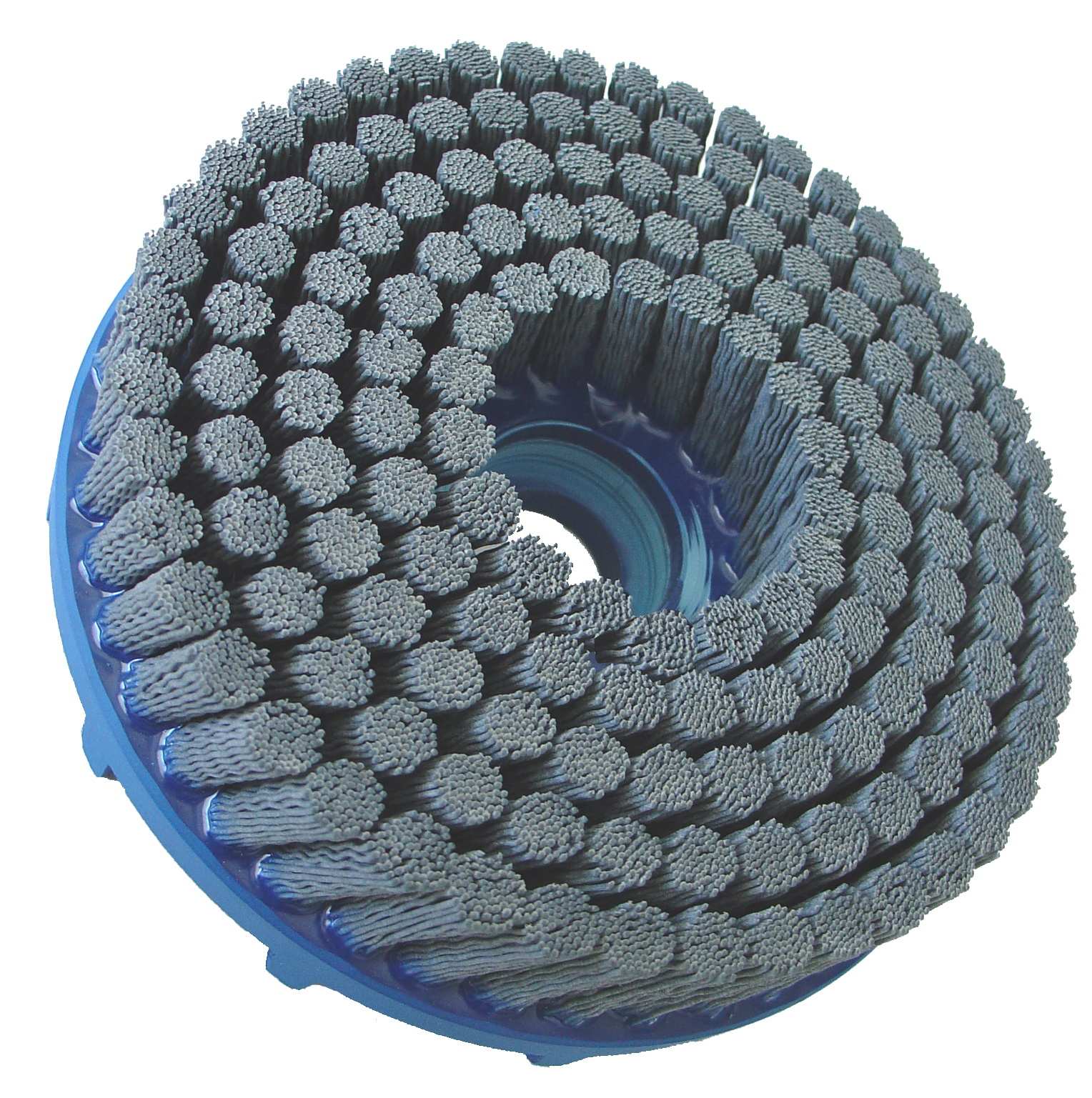

Typ T 10 + T 10/S

Четка тарелчат тип

Използва се при всички видове планетарни машини

Външен диаметър: 150,165, 180, 200 мм

Зърно: 80 - 320

Отвор: Стандартно 25мм, Други размери по запитване

Четчиците са разположени при Т10 под 90°, при T 10/S под ъгъл по-малък от 90°.

Технология на обработване зърно 80, 180 - почистване на осенъци; зърно 120, 240, 320 - заобляне краища с малка геометрия; зърно 180, 240, 320 - подобряване, придаване еднородност на повърхността.
